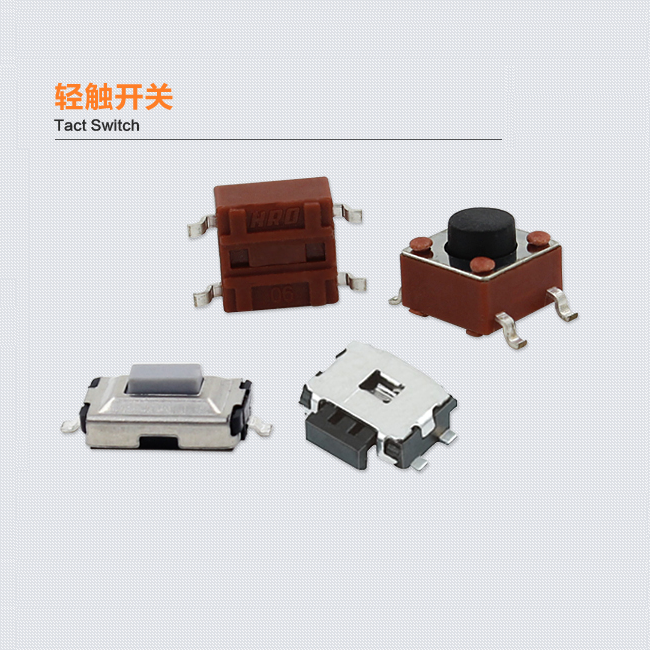

東一部品教你如何挑選到好品質的輕觸開關
時間：2019-12-27 點擊：次
輕觸開關的好壞影響因素，主要關鍵在于輕觸開關,的防護性、可焊性、導通可靠性、壽命、手感、生產工藝和安裝尺 寸等方面因素決定首先為引腳基材，輕觸開關,的引腳基材為黃銅或磷銅（低檔次的為鐵），為降低接觸電阻，引腳基本上鍍銀處理，為銀遇空氣中的SO2氣體會氧化，直接影響開關的可焊性和接觸電阻，所以高品質的輕觸開關首先要在引腳的基材鍍銀厚度和鍍銀工藝方面進行控制到位，市場上鍍銀優劣順序如下：
鍍銀厚度：0.3um以上（后銀）、0.2um（薄銀）、0.1um（鍍白）
鍍銀工藝：基材預鍍鎳再鍍銀、基材預鍍銅再鍍銀、基材直接鍍銀
輕觸開關,基材鍍銀后是否有進行保護劑處理或開關是否具備防塵防水功能非常關鍵，不然即使最好的鍍銀處理，開關也會被氧化。
輕觸開關,其次導通可靠性關鍵影響因素是接觸點的結構，因為輕觸開關的功能是接觸點和彈片進行接觸導通，那么接觸點的接觸面越大越好，接觸面由結構決定，市場上大概有三類結構，優劣順序如下:
大泡（火山口型）“O型接觸”、開槽型“2點接觸”、平泡型“1點接觸”
輕觸開關,壽命和手感是輕觸開關的行程和彈片的配合決定的，行程越短聲音越輕壽命越長，行程越長則反之，在固定的彈片工藝情況下，主要看行程或聲音決定輕觸開關的壽命；
另外，輕觸開關決定彈片壽命的關鍵因素還是沖壓技術，日本臺灣的沖壓技術在國內已經很比較普及，所以在技術提升情況下，對材料的要求是否進口材料再降低，比如160gf彈片壽命在市場是主要有四種
5萬次左右（國產磷銅或比較落后的沖壓技術）、10萬次左右、20萬次以上（不銹鋼）
輕觸開關,是生產工藝，有了配件之后最終影響品質的就是組裝工藝，組裝工藝要靠生產公司的管理能力、員工質量意識和品質保證能力等因素決定，不同保證能力出來的最終產品品質肯定不同，市場組裝方法有人工和機器，機器組裝成本低但產品品質低，人工組裝成本高但品質也高。
出廠檢驗，輕觸開關,出廠檢驗的方法和項目也影響最終輕觸開關的品質，比如是外觀、手感、導通、電阻等項目是抽檢還是全檢，比如一些大廠要求的廢品率是PPM來衡量的或零缺陷，就要在出廠檢驗設置全檢后還要設置抽檢或品質稽查等工序。
輕觸開關,壽命測試
輕觸開關,主要測試開合的次數，直至損壞，輕觸開關如果不用手動可用1個小電機帶動偏心開合開關，用計數器記錄次數！此開關要求安規認證是必須的，產品在國內銷售的話用CQC，國外的話看具體銷售去哪一個國家，如美國UL，加拿大CUL，歐洲國家有VDE、ENEC、TUV等安規認證。國產彈片壽命:5-7萬次 進口彈片單面復銀壽命：大于10萬次 不銹鋼彈片大于50萬次高壽。
輕觸按鍵開關性能測試
輕觸開關,主要測試輕觸開關的耐焊性能、耐冷性能、耐溫性能及耐濕性能
一、輕觸開關,耐焊性試驗：
1、可焊性試驗:
方式：將焊接腳泡入錫池約2mm深，測試溫度約為230±5℃，保持時間為3±0.5秒。
結果：所泡焊腳部分80%以上將被錫覆蓋。
2、耐焊性試驗：
方式：焊爐焊錫的溫度控制在260±5℃，過爐焊接的保持在時間5±1秒于（基板）
手焊接的時候溫度控制在350±30℃，時間為3±0.5秒但不能對焊接腳施加異常壓力。
結果：開關無變形，能滿足于電器性能。施加異常壓力此項結果作廢。
二、耐冷試驗：
方式：在零下20±3℃溫度環境中放置4天時間，再放在正常環境中，30分鐘后進行測試。
結果：接觸電阻、絕緣電阻均處在標準范圍內，且無任何跡象顯示開關性能損壞。
三、耐高溫試驗：
方式：溫度在260±5℃的環境下測試，待散熱后測試其手感、電阻。
結果：電阻、克力回彈、外形等；均無任何損壞跡象顯示。開關使用性能依舊無損如初
四、耐濕試驗：
方式：在40±2℃ 90—95%RH環境中放4天時間，再放置在正常環境中，30分鐘后進行測試。
結果：接觸電阻、絕緣電阻均在標準范圍內，且無任何跡象顯示開關性能損壞。
五、溫度交變試驗
在不同溫度環境中，循環五次后再置于正常環境中30分鐘后進行測試；
鍍銀厚度：0.3um以上（后銀）、0.2um（薄銀）、0.1um（鍍白）
鍍銀工藝：基材預鍍鎳再鍍銀、基材預鍍銅再鍍銀、基材直接鍍銀
輕觸開關,基材鍍銀后是否有進行保護劑處理或開關是否具備防塵防水功能非常關鍵，不然即使最好的鍍銀處理，開關也會被氧化。
輕觸開關,其次導通可靠性關鍵影響因素是接觸點的結構，因為輕觸開關的功能是接觸點和彈片進行接觸導通，那么接觸點的接觸面越大越好，接觸面由結構決定，市場上大概有三類結構，優劣順序如下:
大泡（火山口型）“O型接觸”、開槽型“2點接觸”、平泡型“1點接觸”
輕觸開關,壽命和手感是輕觸開關的行程和彈片的配合決定的，行程越短聲音越輕壽命越長，行程越長則反之，在固定的彈片工藝情況下，主要看行程或聲音決定輕觸開關的壽命；
另外，輕觸開關決定彈片壽命的關鍵因素還是沖壓技術，日本臺灣的沖壓技術在國內已經很比較普及，所以在技術提升情況下，對材料的要求是否進口材料再降低，比如160gf彈片壽命在市場是主要有四種
5萬次左右（國產磷銅或比較落后的沖壓技術）、10萬次左右、20萬次以上（不銹鋼）
輕觸開關,是生產工藝，有了配件之后最終影響品質的就是組裝工藝，組裝工藝要靠生產公司的管理能力、員工質量意識和品質保證能力等因素決定，不同保證能力出來的最終產品品質肯定不同，市場組裝方法有人工和機器，機器組裝成本低但產品品質低，人工組裝成本高但品質也高。
出廠檢驗，輕觸開關,出廠檢驗的方法和項目也影響最終輕觸開關的品質，比如是外觀、手感、導通、電阻等項目是抽檢還是全檢，比如一些大廠要求的廢品率是PPM來衡量的或零缺陷，就要在出廠檢驗設置全檢后還要設置抽檢或品質稽查等工序。
輕觸開關,壽命測試
輕觸開關,主要測試開合的次數，直至損壞，輕觸開關如果不用手動可用1個小電機帶動偏心開合開關，用計數器記錄次數！此開關要求安規認證是必須的，產品在國內銷售的話用CQC，國外的話看具體銷售去哪一個國家，如美國UL，加拿大CUL，歐洲國家有VDE、ENEC、TUV等安規認證。國產彈片壽命:5-7萬次 進口彈片單面復銀壽命：大于10萬次 不銹鋼彈片大于50萬次高壽。
輕觸按鍵開關性能測試
輕觸開關,主要測試輕觸開關的耐焊性能、耐冷性能、耐溫性能及耐濕性能
一、輕觸開關,耐焊性試驗：
1、可焊性試驗:
方式：將焊接腳泡入錫池約2mm深，測試溫度約為230±5℃，保持時間為3±0.5秒。
結果：所泡焊腳部分80%以上將被錫覆蓋。
2、耐焊性試驗：
方式：焊爐焊錫的溫度控制在260±5℃，過爐焊接的保持在時間5±1秒于（基板）
手焊接的時候溫度控制在350±30℃，時間為3±0.5秒但不能對焊接腳施加異常壓力。
結果：開關無變形，能滿足于電器性能。施加異常壓力此項結果作廢。
二、耐冷試驗：
方式：在零下20±3℃溫度環境中放置4天時間，再放在正常環境中，30分鐘后進行測試。
結果：接觸電阻、絕緣電阻均處在標準范圍內，且無任何跡象顯示開關性能損壞。
三、耐高溫試驗：
方式：溫度在260±5℃的環境下測試，待散熱后測試其手感、電阻。
結果：電阻、克力回彈、外形等；均無任何損壞跡象顯示。開關使用性能依舊無損如初
四、耐濕試驗：
方式：在40±2℃ 90—95%RH環境中放4天時間，再放置在正常環境中，30分鐘后進行測試。
結果：接觸電阻、絕緣電阻均在標準范圍內，且無任何跡象顯示開關性能損壞。
五、溫度交變試驗
在不同溫度環境中，循環五次后再置于正常環境中30分鐘后進行測試；
